我國的公共建筑特別是國家機關辦公建筑和大型辦公建筑能耗電量過大，據統計，公共建筑能耗占全國能源消耗總量的3.6%。公共建筑目前僅占城鎮總建筑面積的5%～6%，但其用電量為70～300 kwh/m2•年，為住宅建筑用電量的10～20倍,在我國大型和特大型城市，這類建筑的總耗電量大于當?shù)刈≌目傠姾?。從終端用能角度看，公共建筑能耗主要包括空調用電、照明插座用電、辦公用電、動力用電以及特殊用電等幾個方面， 其中又以建筑空調能耗為主，占建筑總能耗的50%~70%。調查結果表明，這類建筑能源浪費現象仍較嚴重，有很大的節能潛力。

　　我公司研發的公共建筑能耗監測管理平臺，通過分項計量對建筑進行能耗診斷、節能潛力判斷、節能改造方案評估、確定，最終實現對建筑用能的科學管理，提高能源的使用效率，降低能耗成本。

一、方案設計

　　在建設之初，組織相關技術和使用單位人員對現場做了詳細的現場勘察，對每個單位的建筑情況(如建設年代、單位功能、耗能設備安裝情況等)做了真實的登記，依據建設部《國家機關辦公建筑及大型公共建筑能耗監測系統相關導則》的要求，進行了針對性的深化設計，對計量設備安裝位置、采集對象、數據采集和傳輸、數據統計和分析，規劃具體的安裝、調試和驗收方案。建立一套對水、電、氣、暖、空調等耗能的分類、分項計量系統，實現對監測單位的消耗的電能、用水量、集中供熱耗熱量、集中供冷耗冷量以及其它能源用量的實時監測，并按要求將數據匯總上傳至市級能耗監測中心。同時將數據匯總上傳至省級公共機構能耗監測中心管理平臺。

　　能耗監測項目需要能耗監測的單位較多，分布整個城區內，各單位的能耗種類不盡相同，我們?cè)谠O(shè)計時，對不同單位設計安裝的能耗采集設備進行不同的配置。為了方便管理，進行多方位數據統計分析，管理軟件設計了安裝了狀態監測、故障設備檢索、實時數據、建筑區域分布、建筑區域機構單位對比、能耗排名、數據導出、綜合報表、賬單查詢、節能警告、專家診斷、人工導入、能耗數據回路拆分、移動終端訪問和控制功能等功能模塊，提供報表、地圖、曲線圖、柱狀圖、餅狀圖等分析手段。使其建成后實現客觀的能源消耗評價體系，實現對各建筑的用能考核及能耗定額管理。

二、設計原則　　

系統先進

　　應充分考慮信息化社會迅速發展的趨勢，在技術上適度超前，所采用的技術和設備應能保證滿足信息化發展的需要。應考慮發展的需要，使系統與未來擴展的設備有互聯性與互操作性。系統建成后，其系統整體技術性能完全可以達到“智能化建筑設計標準”中的要求，并能在一定時期內保持其技術領先的地位。

提高效率

　　利用現代化智能控制技術對系統各建筑物能耗進行集中監測，大大節省管理人員，同時避免因人為錯誤操作而造成統計誤差。系統組態靈活，全程多參數綜合操作，現場操作簡便、穩定、可靠。

可靠性強

　　具有高度的安全性、可靠性和穩定性。從系統配置、軟件結構、設備選擇、技術服務等諸方面進行了綜合考慮，產品能夠確保在24(小時)×365(天)的工作模式下無故障運行。在系統管理上也采用了多級、授權、密碼、口令、驗證、確認等手段，能確保系統設備可靠無誤的工作，確保應用可靠。

安全性高

　　安全性和可靠性是密不可分的。本系統的設計具有高度的安全性和保密性，系統的所有終端用戶在對系統進行操作和訪問之前都必須進行注冊登記。系統將根據注冊所得的用戶唯一標識和加了密的密碼來控制此用戶的訪問權限，以防止非法操作。不同級別的授權才具有相應的操作權限。

　　系統的安全操作除采用軟/硬件保護性措施外，還與操作人員的素質和管理制度密不可分。管理當局應建立嚴格的“安全操作規程”，由操作者執行并“按章操作”。

三、系統介紹

　　能耗監測管理系統是一個集成Intranet/Internet網絡技術、GPRS無線傳輸技術、Web Service軟件技術、數據庫技術等于一體的大型數據綜合管理系統。系統為管理者、各級能耗內部用戶、瀏覽者提供了一個訪問的網絡通道，搭建了一個合理、高效的信息傳輸平臺和管理平臺。能耗監測管理系統由監測企業系統中的各計量裝置、數據采集傳輸終端、數據中心組成。

1、系統構成

　　計量裝置：是用來度量電、水、燃?xì)?、?冷)量等能耗的遠傳儀表及輔助設備。

　　區域管理單元：CTR抄表器

　　采用工業級芯片和高速嵌入式微處理器;可現場配置的嵌入式協議系統;具有通訊中繼、系統擴容功能;在線檢測，自動采集和補抄功能，保證數據實時可靠;光電隔離，防雷保護，保證通訊的穩定可靠;可選配RS485、M-BUS等多種接口或無線通訊。

　　能耗監測管理平臺：采集并存儲其管理區域內監測的能耗數據，并對本區域內的能耗數據進行處理、分析、展示和發布。

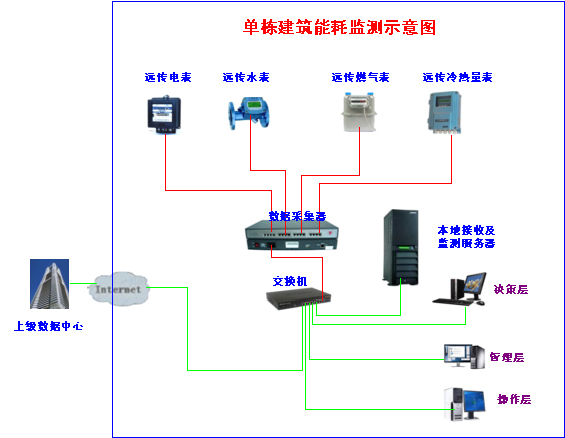

2、系統構架

　　系統采用RS485傳輸網絡，把所有電、水、燃?xì)獾饶芎谋O(jiān)測點通過傳輸終端統一到網絡內部一個邏輯局域網，并存貯于應用服務器內以保證數據的穩定可靠的傳輸與存儲。

3、實現功能

　　1)、用能狀態監測

　　可直觀顯示用能數據及電類占比情況;實時數據查詢;快捷方式查詢;自定義查詢(可指定任意時間段、指定單獨計量設備或用能區域);展示方式具備柱狀圖、曲線圖等數據圖形顯示功能;支持多種查詢方式(包括總能耗、分類能耗、分項能耗、人均能耗、單位面積能耗，通過授權可對建筑及單位名稱、區域人數、建筑面積等參數進行修改);可查看指定時間段內詳細數據資料，支持?jǐn)?shù)據靈活導出;

　　2)、設備故障報警及檢索

　　能夠通過系統畫面實時顯示故障設備的當前故障狀態以及設備的歷史故障檢索。

　　3)、建筑、區域和機構單位的用能分布及數據對比

　　主要顯示指定建筑間、或區域、機構單位間某類型能耗的分布及數據對比情況;包括單位用量對比、標桿建筑對比、標桿區域、同期對比(本日與昨日對比、本月與上月對比、本年同往年、支持任意時間段對比)等等。圖形顯示方式自由切換。并可顯示建筑群下對應建筑能耗分布情況;顯示對應建筑區域能耗分布情況。

　　4)、單位能耗量排序

　　為用戶提供了快捷查看系統分項數據的用能情況，并且列出具體的耗能值。選擇的范圍是某一時期內分項數據的排序，并且可以選擇一定的排序方式查看排名。包括對建筑、區域、機構單位、重點用能設備耗能情況進行統計排名;支持自定義時間查詢、快速查詢;可按總能耗、單位面積能耗、人均能耗排名;支持報表數據導出。

　　5)、用能成本分析

　　系統應具有成本核算功能，能夠方便的核算和對比各個時段的各單位用電成本并形成獨立的分析文件;

　　6)、數據導出

　　用戶可根據需要，對需要導出的數據進行靈活處理。對建筑、區域、設備能耗的消耗情況進行統計排名;支持按總能耗、人均能耗、面積能耗排名，支持?jǐn)?shù)據導出。

　　7)、綜合報表

　　數據報表是反映各監測建筑、各行政區域、不同類型建筑的監測狀況和分類分項能耗狀況的統計表格和分析說明文字。

　　統計展示建筑、區域各分類耗能任意時間段內的能耗情況(年、月、日);統計各設備任意時間(年、月、日)段耗能情況。支持總能耗、面積能耗、人均能耗展示;支持?jǐn)?shù)據導出。

　　8)、賬單查詢

　　系統能夠按月查詢單位分類能耗(水、電)的賬單。

　　9)、單位用車能耗管理

　　對機構單位用車油耗進行管理，能耗數據可手工填報。

　　10)、能耗超標報警

　　通過監測統計能耗數據，對超過能耗標準值(由節能辦人員手工設定)的單位或重點用能設備進行報警提醒。

　　11)、專家診斷

　　對指定時間段內建筑、區域、設備的耗能情況進行統計;將監測數據及節能量轉換為標煤對標及碳排放量進行顯示，并具有碳排放核算和鏈接碳交易管理門戶網站功能。通過能耗分析軟件對指定時間段內的數據進行分析診斷。

　　12)、人工導入

　　主要是針對沒有遠傳通訊功能的設備手工錄入能耗信息，如車輛用油消耗等。

　　13)、移動終端訪問功能

　　系統支持客戶手持移動終端(手機)訪問WEB服務器功能，方便隨時隨地的遠程登錄，查看數據，并且支持移動終端跨平臺(Android,IOS,BlackBerry等手機平臺)安裝。
