一、前言

　　良好的學習環境是培訓機構招攬生源一個門面，是保持學生好好學習的前提條件，特別是對于連鎖培訓機構來說更是如此。因此對于連鎖培訓機構來說，空調更是標準配置。然而，連鎖培訓機構網點多，空調使用也存在范圍分布廣、時間隨機多變、能源消耗高等管理難題。為給學員和教職工作人員提供一個良好、舒適的學習和教學環境，如何對空調進行合理有效的集中節能管理成為連鎖培訓機構(開源)節流環節的一大痛點。

二、連鎖培訓機構空調節能管理存在的問題

　　寒暑假是培訓機構的黃金期間，據統計，采暖/制冷時，空調的耗電量占到培訓機構總耗電量的70%以上，因此如何保持良好學習環境的同時，加強對空調的節能管理是培訓機構增收節支的重要一環。培訓機構的校區包括：教室、宿舍、辦公室等，在使用空調的使用過程中主要有以下問題：

　　1、夏季空調溫度過低：由于教室、宿舍的人數通常較多，且每個人對溫度的要求不一樣，夏季時一般會把空調制冷溫度調在18℃～20℃之間，而科學的做法是加強通風而不是降低空調溫度。據專家測算，夏季空調溫度每提高1℃，可節電8%～10%。過低的空調溫度不僅浪費電費，還會由于室內外溫差過大而引起身體不適。

　　2、冬季空調溫度過高：冬天時，很多空調房間在24℃以上，學員減衣服吹熱風的現象比較普遍。而據專家測算，在正確使用空調的前提下，制熱空調溫度每降低2℃，可節電10%以上?？梢?jiàn)，制熱溫度調得過高也是嚴重的浪費。

　　3、空調浪費嚴重：由于空調不能進行智能節能管理，有些教室或宿舍學員在離開時忘記關空調，常造成在無人情況下空調還在運行的現象，造成了很大的能源浪費。

　　國家全面提倡節能減排的大形勢和培訓機構效能提升的環境之下，在培訓機構競爭日益激烈的今天，除了創造更大的經營業績，采取必要的技術手段進行節能降耗，是目前面臨在連鎖培訓機構面前的一個迫在眉睫的任務。鄭州春泉節能股份有限公司是國內首家空調云服務商，針對連鎖培訓機構分體空調的智能節能，提供了切實可行的產品(云遙控器)和技術方案。

三、云遙控器功能介紹

　　云遙控器是春泉節能在多項專利技術的基礎之上，經過多年的科研積累和艱辛努力研發出的，不僅具有智能節能功能，還具有云端遙控(手機隨時隨地開關)、溫限管理、定時開關、加班模式等多種智能節能功能。云遙控器屬于空調智能節能產品，操作簡單，使用方便。

　　云遙控器安裝后，通過APP匹配注冊，便可與室內空調進行智能互動，可以根據所監測室內溫度、空調運行狀態等信息，對所監測房間的空調進行遠程開關和智能節能設置管理，合理地控制室內空調溫度，提供良好的室內空氣品質。并且通過情景模式實現日常管理一鍵操作，同時將常用的定時開關、溫限管理、加班模式等直接存貯在云遙控器中，即使沒有網絡也能自動執行，從而使傳統空調更加節能、智能、舒適。

　　針對培訓機構校區分體空調的智能節能管理，云遙控器具有以下功能：

1、集中管理：

　　通過移動APP,用戶可對所有房間(分體空調)進行集中監測和管理，既可以遠程調節連鎖培訓機構的每一個房間(分體空調)的室內溫度、風機檔位、空調模式等，也可實現對所有空調的統一的智能節能控制，如開關空調等。提高了管理效率，降低了人工管理難度。

2、時段管理：

　　在電腦或APP上設置每臺空調的允許使用時段，如宿舍空調使用時間(21:00-7:00)，教室空調使用時間(8:00-18:00)，時間段內空調處于允許使用狀態，時間段外不允許使用空調或空調自動進入加班狀態。加班狀態時空調每2小時會自動關閉一次，不必?fù)?dān)心人員離開忘記關空調的問題而造成能源浪費。

3、溫限管理：

　　云遙控器提供有制冷最低溫度和采暖最高溫度管理功能，根據《國務院辦公廳關于嚴格執行公共建筑空調溫度控制標準的通知》(國辦發[2007]42號)，設置制冷和采暖時對應房間(空調)的溫度下限和上限，將室溫設置在一個舒適、合理的范圍內，避免空調的過度使用，有效解決了國辦發[2007]42號文提出的公共建筑內26℃空調技術控制難題，做到合理地控制室內空調溫度，舒適性和節能效果均十分明顯。相關數據表明，夏季制冷時，空調溫度每提高1度，大約可以節省電力(8～10)%，冬季制熱運轉時，設定溫度每降低2度，可以節約10%的用電量。如夏季把室內空調溫度都設定在26℃以上，冬季把室內空調溫度設定在20℃以下，節省的電量是相當可觀的。

4、定時關機：

　　云遙控器提供了15個定時開關時點，可根據教室、辦公、宿舍特點設置定時(比如下班)關機時間，到設置時間云遙控器會自動關閉空調，避免人員離開時沒人關閉空調的浪費!

5、加班模式：

　　云遙控器具有加班模式，當啟用加班模式并設置開始加班時間后，到加班時間就自動進入加班模式，在加班模式下，空調每2小時自動關閉一次，杜絕人員離開時沒人關閉空調的浪費!

6、遠程管理：

　　如果有教室或者宿舍忘記關空調或要提前打開空調時，可通過APP進行開啟或者關機操作，不受距離和空調品牌的限制，使用十分方便。

7、情景模式：

　　APP及管理軟件是提供了多達二十個情景模式可供編輯/使用，可根據習慣和需求特點，對空調進行預先編輯執行狀態，實現“一鍵管理”。

8、能耗報表：

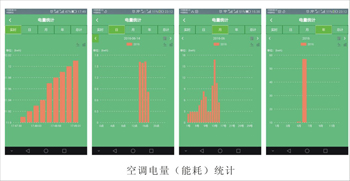

　　可記錄空調的實時、日、月、年的使用情況和耗電數值，為空調的節能管理提供了客觀真實的數據支撐。

9、擴展兼容：

　　可與公司的云開關、云插座、云溫控器組成一個完整的能源管理網絡，實現對燈光、辦公用電設施(如飲水機、電腦、監控等)用電進行統一管理。

10、斷電管理：

　　非空調使用季節或不需要使用時，直接斷電。

四、節能效益分析

　　1、經濟效益

　　A、節能分析

　　(1)溫限管理節能

　　空調溫度的過高或過低，導致空調過度使用，據國內外的相關研究表明，空調制冷時，設定溫度每提高1℃，可節電8%～10%，如啟用溫限管理功能將空調溫度限定在26℃以上，比長期24℃的空調溫度可節電20%左右，對長期過度使用空調的情況，溫限管理的節能效果非常顯著。

　　(2)時段管理節能

　　云遙控器具有分時段使用功能。每到空調使用季節，按照目前連鎖培訓機構的空調使用習慣，根據每個教室的開課時間表設置開關時間，避免下課后可能由于各種原因?qū)е峦涥P(guān)閉空調，據統計，通過教室的開課時間表管理空調使用時間，空調每天約少運行1～3個小時，平均節能可達近20%。

　　(3)能耗公示

　　云遙控器不僅能夠?qū)Ψ煮w空調進行集中管理、遠程控制、細化管理，克服了粗放式管理所造成的空調使用環節的浪費。同時，還具有電量統計功能，可清晰的顯示每臺空調的使用時間及實時、小時、日、月、年的電量分布，方便各個分支機構進行耗電考核評比，為各校區空調的節能管理提供了方向和數據支撐。

　　多個校區的使用情況表明，本系統不僅便于對各校區空調使用進行智能節能管理，還可節約20%～40%空調耗電。

　　(4)有利于延長空調器的使用壽命。

　　對分體空調進行集中管理和用能監測，可杜絕空調過度使用和隨意性浪費，從而延長空調的使用壽命。

　　B、節能效果

　　按單體空調2P分析，平均使用7小時/天計算，每天一臺空調的耗電量約10.5 Kwh，每月(22天)約231Kwh，500臺空調每月約耗電總量約115500Kwh。按節能率30%計算，每月節電量約34650Kwh，折合人民幣約29799元/月，按照一年空調季6個月算，每年可節約178794元左右。

　　2、社會效益

　　采用云遙控器對校區空調進行智能節能管理，不僅為各校區減少能源消耗，節省費用支出，還可提高節約意識，為建設節約型、環保型社會做出貢獻。

五、云遙控器的應用

　　1、產品簡介

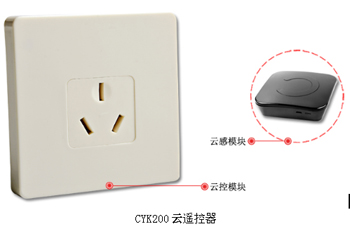

　　云遙控器是由鄭州春泉節能股份有限公司基于多項專利技術研制的高科技自主創新產品，基于移動互聯技術，在普通遙控器的功能基礎上，實現云端操作和節能管理，是“互聯網+空調”的具體應用，是空調智能升級的最佳選擇，適用于住宅、企事業單位、公共建筑、辦公樓等分體空調(包括掛機和柜機)，可直接替代普通遙控器，為您提供方便快捷的空調智能節能管理。

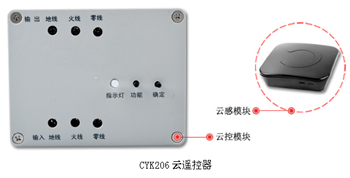

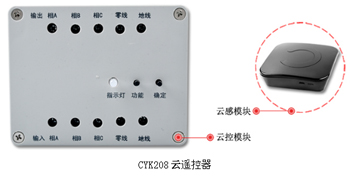

　　云遙控器由云控模塊和云感模塊兩部分組成。云感模塊與云控模塊配對后，通過紅外與空調互動，云遙控器采用無線WiFi/Zigbee接入互聯網，結合電腦或手機APP，實現空調的智能節能管理。

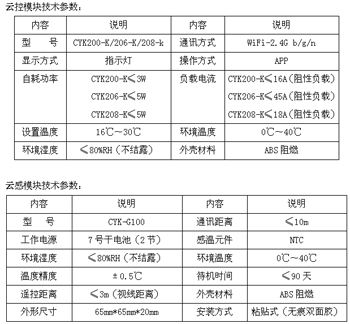

　　2、 技術參數

　　3、安裝注意事項

　　3.1、安裝前，務必請先斷開電源，以免觸電或損毀設備;

　　3.2、安裝環境應防水、防潮、防震、防人為損壞，嚴禁安裝于浴室、衛生間等潮濕場所;

　　3.3、CYK200云遙控安裝在標準86盒內，距離地面1.1米以上;CYK206、CYK208云遙控固定在室內機后方隱蔽安全位置。

　　3.4、安裝接線須專業電工進行，注意接線牢靠，應斷電操作，以免觸電或損毀設備。

　　3.5、對應圖2、圖3、圖4的接線示意圖正確接線，接線截面積滿足空調工作要求;

　　3.6、使用本產品的遠程管理功能，須互聯網通訊正常可靠;

　　3.7、確保云遙控器的云感模塊電池電量未報警，以免影響正常使用。

　　4、接線示意圖

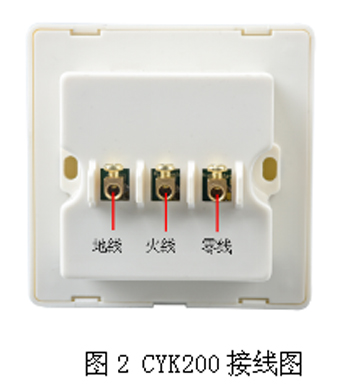

　　4. 1云遙控器CYK200接線圖

　　說明：將零線、火線、地線接入相對應的接線柱，切記不要接錯線，以免造成危險或損毀設備。

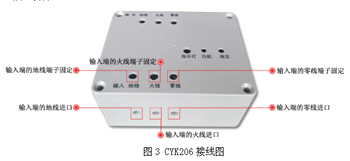

　　4. 2云遙控器CYK206接線圖

　　說明：將零線、火線、地線接入相對應的接線柱，切記不要接錯線，以免造成危險或損毀設備。

　　4.3云遙控器CYK208接線圖

　　說明：將零線、相C 、相B 、相A、地線接入相對應的接線柱，切記不要接錯線，以免造成危險或損毀設備。

　　4.4云感模塊安裝

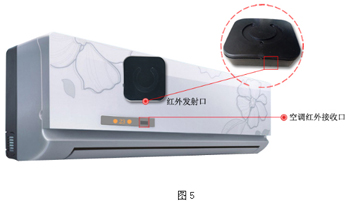

　　云遙控器的云感模塊采用無痕雙面膠粘貼在空調室內機遙控接收區域，確保云感模塊的紅色區域?qū)?zhǔn)空調的紅外接收口。粘貼效果如圖5所示。

六、應用案例

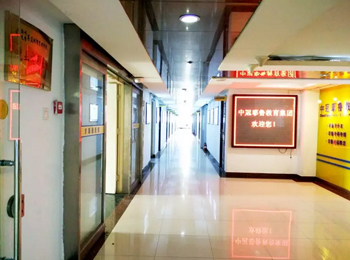

　　中冠耶魯教育集團
