立管Ⅰ垂直單管同側上進下出(單側連接散熱器)

　　立管Ⅱ垂直單管異側上進下出

　　立管Ⅲ垂直單管同側上進下出(雙側連接散熱器)

附圖2水平單管系統改為垂直單管加跨越管系統

(a)改造前

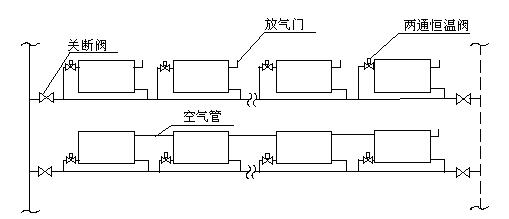

　　(b)加跨越管和兩通恒溫閥

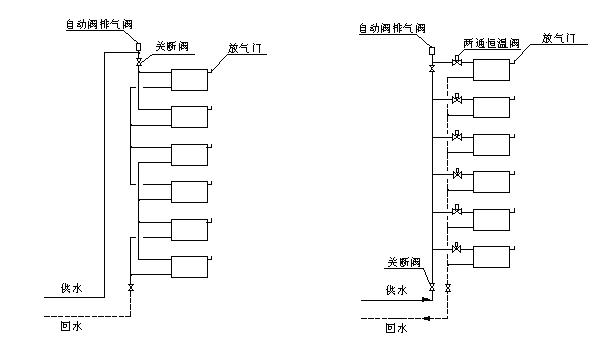

　　附圖3垂直單雙管系統應改造為垂直雙管系統

(a)改造前                     (b)改造后加兩通恒溫閥
