一、前言

　　良好的學習環境是保持學生好的學習狀態的前提條件，讓學生在寒冷的冬季和炎熱的夏季都能享受到舒適的室內空氣環境是很重要的，隨著國家對教育事業的投入逐年增加，學校的環境有了明顯的改善?，F(xiàn)在大多數學校的辦公、教室和宿舍都安裝了空調，分體空調在學校的普及和應用在一定程度上提供了良好的室內熱舒適環境，保護了教職人員及學生的身體健康。與此同時對分體空調的節能管理，減少二氧化碳排放，提高學校的節能管理水平，有效抑制空調過度使用等浪費，降低高企的空調運行費用，也成為學校安全管理之外的另一頑疾。

　　二、學?？照{節能管理存在的問題

　　據統計，采暖/制冷時，空調的耗電量占到學?？偤碾娏康?0%以上，因此如何保持良好教學環境的同時，加強對空調的節能管理是建設節能型校園的重要一環。學校建筑包括：教室、宿舍、辦公室、實驗室、會議室等，在使空調的使用過程中主要有以下問題：

　　1、夏季空調溫度過低：由于教室、宿舍的人數通常較多，且每個人對溫度的要求不一樣，夏季時一般會把空調制冷溫度調在18℃～20℃之間才覺得涼爽，而科學的做法是加強通風而不是降低空調溫度。據專家測算，夏季空調溫度每提高1℃，可節電8%～10%。過低的空調溫度不僅增加電費，還會由于室內外溫差過大而引起熱感冒，有悖于建設良好教學環境的初衷。

　　2、冬季空調溫度過高：冬天時，很多空調房間在24℃以上，學生減衣服吹熱風的現象比較普遍。而據專家測算，在正確使用空調的前提下，制熱空調溫度每降低2℃，可節電10%。可見，制熱溫度調得過高也嚴重的浪費電能。

　　3、空調浪費嚴重：由于空調不能進行智能節能管理，有些教室或宿舍在學生在離開時忘記關空調，常造成在無人情況下空調還在運行的現象，造成了很大的能源浪費。

　　鄭州春泉節能股份有限公司是國內首家空調云服務商，對學校分體空調的節能智能管理，推出切實可行的云遙控器系列產品和配套的技術方案。

　　三、云遙控器功能介紹

　　CYK系列云遙控器是春泉節能在多項專利技術的基礎之上，經過多年的科研積累和艱辛努力研發出的，不僅具有智能節能功能，還具有云端遙控、溫限管理、定時開關、加班模式等多種智能節能應用。云遙控器屬于建筑智能節能產品，操作簡單，使用方便。

　　云遙控器安裝后，通過APP簡單的匹配注冊，便可與室內空調進行智能互動，可以根據所監測室內溫度、空調運行狀態等信息，對所監測房間的空調進行遠程開關和智能節能設置管理，合理地控制室內空調溫度，提供良好的室內空氣品質。并且能通過云服務中心調取各種應用資源和獲取多種增值服務，從而使傳統空調更加節能、智能、舒適。除此之外還可根據學校教室、辦公和宿舍空調使用情況，設置不同的情景模式，實現一健管理。

　　針對學校分體空調的智能節能管理，云遙控器具有以下功能：

　　1、集中管理：

　　通過移動APP,用戶可所有房間(分體空調)進行集中監測和管理，既可以遠程調節學校的每一個房間(分體空調)的室內溫度、風機檔位、空調模式等，也可實現對所有空調的統一的智能節能控制，如開關空調等。提高了管理效率，降低了人工管理難度。

　　2、時段管理：

　　在電腦或APP上設置每臺空調的允許使用時段，如宿舍空調使用時間(21:00-7:00)，教室空調使用時間(8:00-18:00)，時間段內空調處于允許使用狀態，時間段外不允許使用空調或空調自動進入加班狀態。加班狀態時空調每二小時會自動關閉一次，不必擔心人員離開忘記關空調的問題而造成能源浪費。

　　3、溫限管理：

　　云遙控器提供有制冷最低溫度和采暖最高溫度管理功能，根據《國務院辦公廳關于嚴格執行公共建筑空調溫度控制標準的通知》(國辦發[2007]42號)，設置制冷和采暖時對應房間(空調)的溫度下限和上限，將室溫設置在一個舒適、合理的范圍內，避免空調的過度使用，有效解決了國辦發[2007]42號文提出的公共建筑內26℃空調技術控制難題，做到合理地控制室內空調溫度，舒適性和節能效果均十分明顯。相關數據表明，夏季制冷時，空調溫度每提高1度，大約可以節省電力(8～10)%，冬季制熱運轉時，設定溫度每降低2度，可以節約20%的用電量。如夏季把室內空調溫度都設定在26℃以上，冬季把室內空調溫度設定在20℃以下，節省的電量是相當可觀的。

　　4、定時關機：

　　云遙控器提供了15個定時開關時點，可根據教室、辦公、宿舍特點設置定時(比如下班)關機時間，到設置時間云遙控器會自動關閉空調，避免人員離開時沒人關閉空調的浪費!

　　5、加班模式：

　　云遙控器具有加班模式，當啟用加班模式并設置開始加班時間后，到加班時間就自動進入加班模式，在加班模式下，空調每2小時自動關閉一次，杜絕加班后忘關空調造成的白白浪費。

　　6、遠程管理：

　　如果有辦公室忘記關空調或要提前打開空調時，可通過APP在進行開啟或者關機操作，不受距離和空調品牌的限制，使用十分方便。

　　7、情景模式：

　　APP及管理軟件是提供了多達二十個情景模式可供編輯/使用，可根據習慣和需求特點，對空調進行“一鍵管理”。

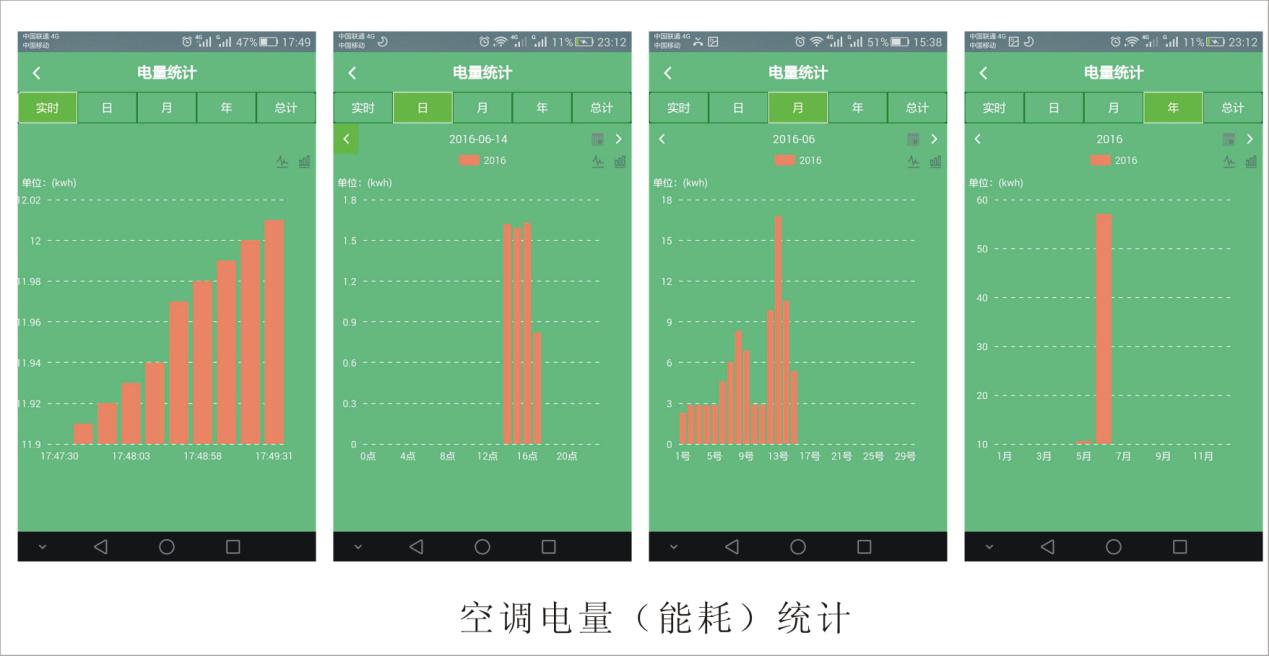

　　8、能耗報表：

　　可記錄空調的實時、日、月、年的使用情況和耗電數值，為空調的節能管理提供了客觀真實的數據支撐。

　　9、擴展兼容：

　　可與公司的云開關、云插座、云溫控器組成一個完整的能源管理網絡，實現對燈光、辦公用電設施進行統一管理。

　　五、云遙控器的應用

　　1、 產品簡介

　　云遙控器是由鄭州春泉節能股份有限公司基于多項專利技術研制的高科技自主創新產品，基于移動互聯技術，在普通遙控器的功能基礎上，實現云端操作和節能管理，是“互聯網+空調”的具體應用，是空調智能升級的最佳選擇，適用于住宅、企事業單位、公共建筑、辦公樓等分體空調(包括掛機和柜機)，可直接替代普通遙控器，為您提供方便快捷的空調智能節能管理。

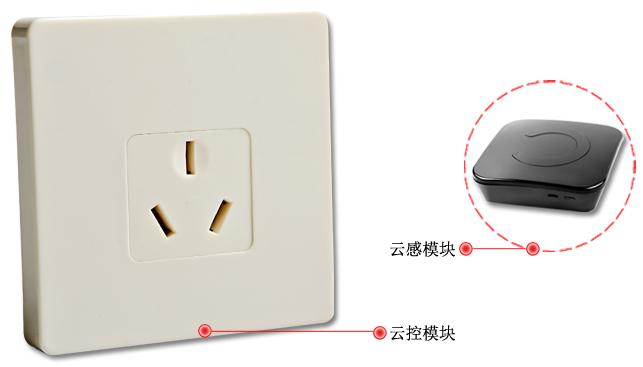

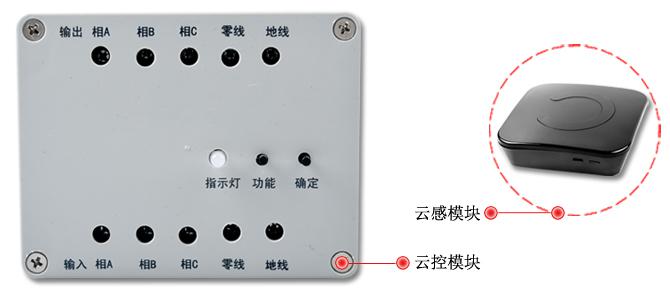

　　云遙控器由云控模塊和云感模塊兩部分組成。云感模塊與云控模塊配對后，通過紅外與空調互動，云遙控器采用無線WiFi/Zigbee接入互聯網，結合電腦或手機APP，實現空調的智能節能管理。

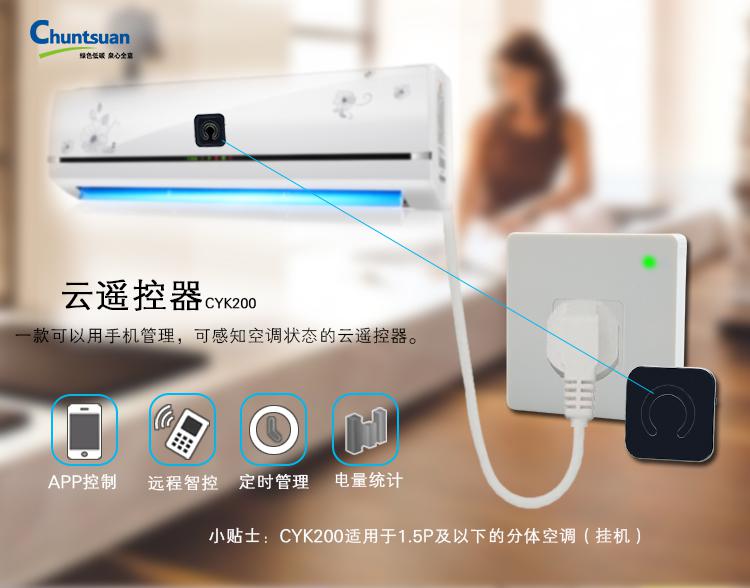

　　CYK200云遙控器

　　CYK206云遙控器

　　CYK208云遙控器

　　2、 技術參數

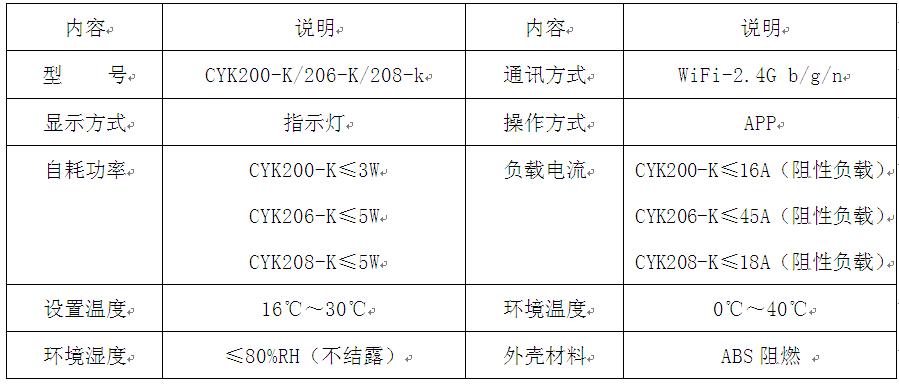

　　云控模塊技術參數：

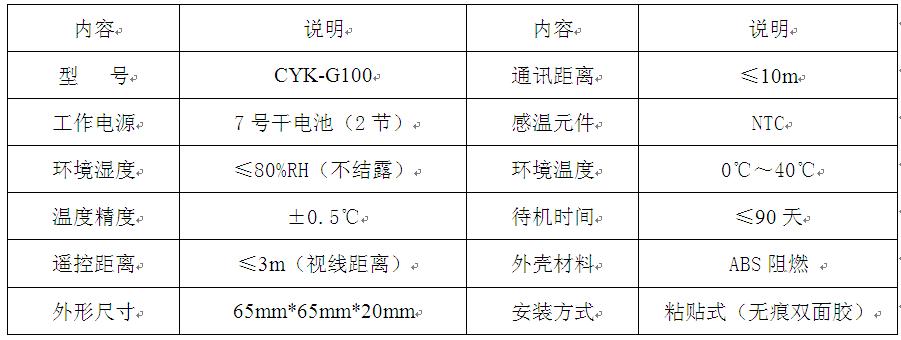

　　云感模塊技術參數：

　　3、安裝注意事項

　　3.1、安裝前，務必請先斷開電源，以免觸電或損毀設備;

　　3.2、安裝環境應防水、防潮、防震、防人為損壞，嚴禁安裝于浴室、衛生間等潮濕場所;

　　3.3、CYK200云遙控安裝在標準86盒內，距離地面1.1米以上;CYK206、CYK208云遙控固定在室內機后方隱蔽安全位置。

　　3.4、安裝接線須專業電工進行，注意接線牢靠，應斷電操作，以免觸電或損毀設備。

　　3.5、對應圖2、圖3、圖4的接線示意圖正確接線，接線截面積滿足空調工作要求;

　　3.6、使用本產品的遠程管理功能，須互聯網通訊正?？煽?

　　3.7、確保云遙控器的云感模塊電池電量未報警，以免影響正常使用。

　　4、接線示意圖

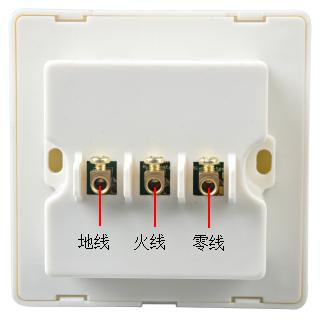

　　4. 1云遙控器CYK200接線圖

　　說明：將零線、火線、地線接入相對應的接線柱，切記不要接錯線，以免造成危險或損毀設備。

　　圖2 CYK200接線圖

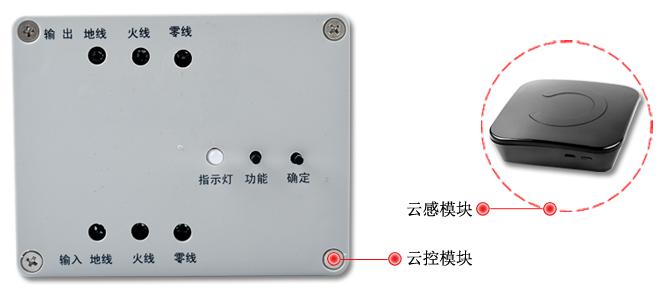

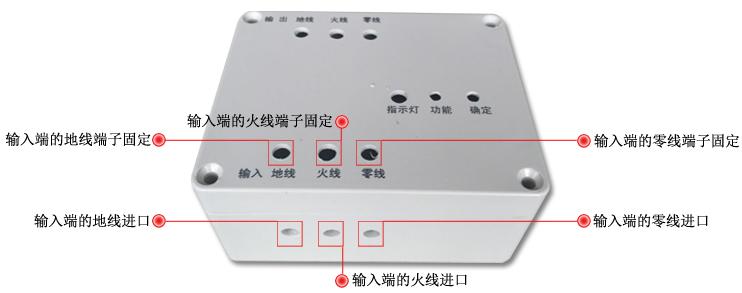

　　4. 2云遙控器CYK206接線圖

　　說明：將零線、火線、地線接入相對應的接線柱，切記不要接錯線，以免造成危險或損毀設備。

　　圖3 CYK206接線圖

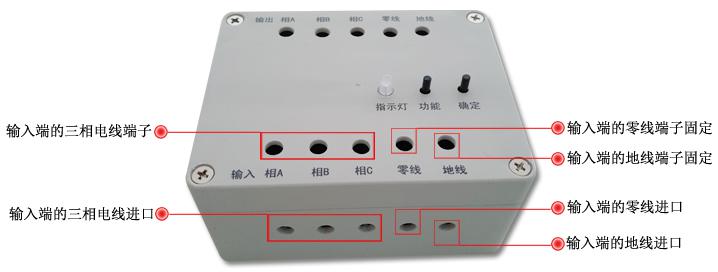

　　4.3云遙控器CYK208接線圖

　　說明：將零線、相C 、相B 、相A、地線接入相對應的接線柱，切記不要接錯線，以免造成危險或損毀設備。

　　圖4 CYK208接線圖

　　4.4云感模塊安裝

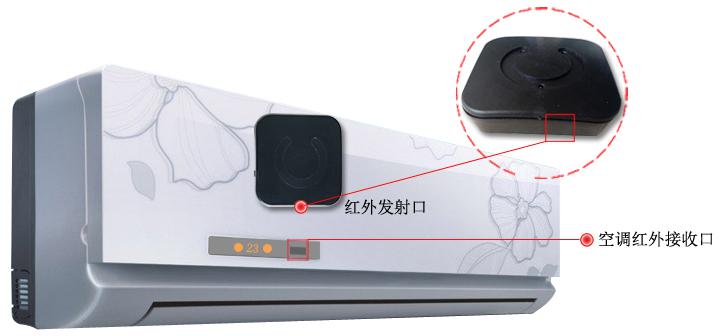

　　云遙控器的云感模塊采用無痕雙面膠粘貼在空調室內機遙控接收區域，確保云感模塊的紅色區域對準空調的紅外接收口。粘貼效果如圖5所示。

　　圖5

　　六、應用案例

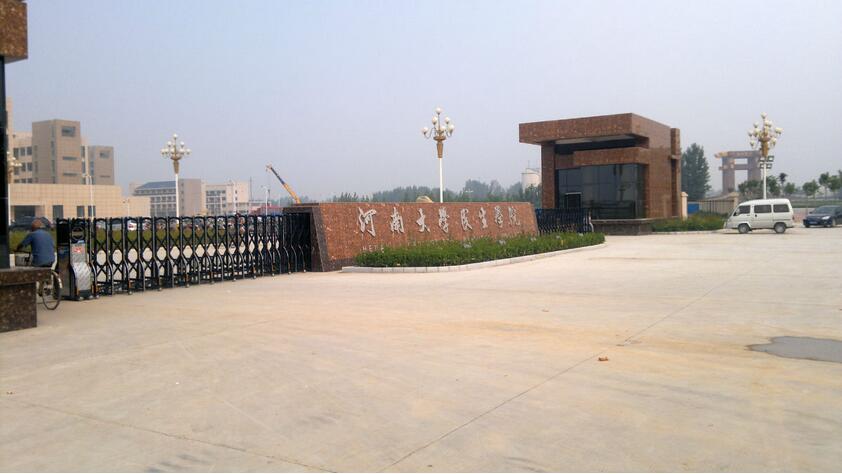

　　1、河南大學民生學院

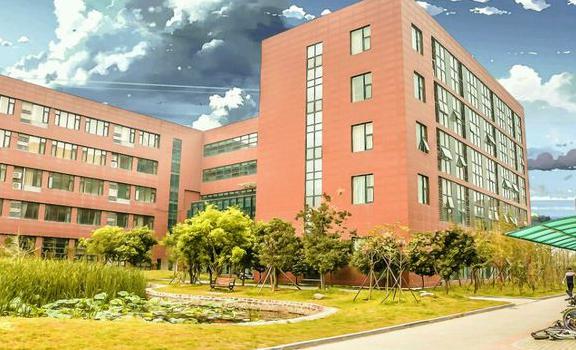

　　二、河南省藝術學院

　　3、保定市晨光學校等十三所小學
