前 言

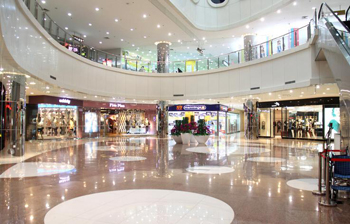

　　近年來,我國經濟迅速發展,與此同時,我國商業建筑的面積也日趨增長。目前我國的大型商場中設有中央空調系統的建筑面積達4億多平方米。商場往來人員復雜，為了給消費者提供更好的購物體驗，必須考慮到內部溫度的調節，所以中央空調是商場必不可少的配置。然而中央空調在改善和提高建筑內部環境質量的同時,也帶來了巨大的能源消耗。在商場的總耗能中，空調能耗與照明能耗所占比例最大，其中中央空調能耗就占了總能耗的60%左右。無論是營業員還是顧客都會忽視空調節能的問題，如何達到舒適與節能的雙贏局面，是很多商場經營者必須考慮的問題。

一、商場中央空調使用存在的問題

　　據調查，目前商場中央空調使用中大多存在這樣的問題：

　　1)大型商場為滿足顧客的各種需求，設置了不同的功能區，如購物區，餐飲區，娛樂區等，不同區域?qū)τ诳照{(diào)有不同的使用需求，即使同一區域，節假日期間顧客比平時也要多出很多，如何面向不同的區域，在不同的時間段，根據不同的功能需求，實施不同的空調使用管理策略，為商場空調運行管理提出了差異化要求。

　　2)夏季空調溫度普遍設置過低。商場夏季空調溫度設置過低是大家普遍可以感受到的問題，雖然外邊驕陽似火，但是在商場看電影、吃飯、購物都要穿長袖才能避免凍出一身雞皮疙瘩。據專家測算，夏季空調溫度每提高1℃，可節電8%～10%。過低的空調溫度不僅增加電費，還會由于室內外溫差過大而引起熱感冒。

　　3)缺少專業的管理人員。大型商場的設備操作人員普遍較少，而空調末端的分布空間卻很大，如何利用有限的人手，完成繁瑣復雜的空調末端系統操作，這就需要對空調進行必要的智能節能管理。

二、云溫控器功能介紹

　　作為國內首家空調云服務商，春泉節能針對商場中央空調使用特點，研發出了一種既能滿足集中管理又能滿足節能智能控制的中央空調系統末端控制產品——云溫控器。

　　云溫控器是春泉節能在多項專利技術的基礎之上，經過多年的科研積累和艱辛努力研發出的，不僅具有集中管理、智能溫控功能，還具有云端管理(移動APP管理，云感知、云管理、云診斷、云升級)、分時段管理、多房間管理、遠程控制等多種智能節能模式。

　　云溫控器屬于智能節能產品，操作簡單，使用方便，可直接替代傳統溫控器。云溫控器安裝，用戶通過電腦或手機APP便可與室內空調進行智能互動，可以根據所監測室內溫度、空調運行狀態等信息，對所監測房間的空調進行遠程智能節能化控制管理，合理地控制室內空調溫度，提供良好的室內空氣品質。并且能通過云服務中心調取各種應用資源和獲取多種增值服務，從而使傳統空調更加節能、智能、舒適。除此之外還可以從“空調云”中獲取產品信息、空調維護、售后服務(如個性化定制功能、在線技術支持和售后服務等)等多種資源整合。

　　云溫控器具有云感知(房間溫度)、云管理(開關空調、調節溫度、調節風速、調節模式)、云診斷(故障預警、異常應用、禁用失敗)等功能，對商場中央空調可進行以下節能管理：

1、智能溫控：

　　室內溫度設定、測量并顯示功能、空調模式選擇(采暖、制冷)、風機檔位調節(手動、自動)、上下班模式、時鐘功能;

2、集中管理：

　　通過手機移動APP,管理者可以對多個區域的中央空調進行集中監測和管理，既可以遠程調控商場每個區域的中央空調室內溫度、風機檔位、空調模式等，也可實現對空調的智能節能控制，如開關空調、調節室溫、調節風速、調節模式。提高了管理效率，降低了人工管理難度。

3、時段管理：

　　啟用該項功能后，設置每臺出風口的允許使用時段，如商場大廳的使用時間(9:00-22:00)，時間段內空調處于允許使用狀態，時間段外空調自動進入加班狀態，每2小時自動關閉一次，不必?fù)?dān)心商場人員離開忘記關空調的問題而造成能源浪費。

4、溫限管理：

　　啟用該項功能后，設置制冷和采暖時對應區域(空調)的溫度下限和上限，將室溫設置在一個舒適、合理的范圍內，有效的解決了國務院提出的公共建筑內26℃空調技術控制難題，做到合理地控制室內空調溫度，舒適性和節能效果均十分明顯。相關數據表明，夏季空調制冷運轉時，空調溫度每提高1度，大約可以節省電力(8～10)%，冬季制熱運轉時，設定溫度每降低2度，可以節約20%的用電量。如夏季把室內空調溫度都設定在26℃以上，冬季把室內空調溫度設定在20℃以下，節省的電量是相當可觀的。

5、定時關機：

　　云溫控器提供了15個定時開關時點，可根據美食廣場、電影院、步行商業區等，設置定時(比如下班)關機時間，到設置時間云溫控器會自動關閉空調，杜絕人員離開時空調沒關或忘關造成的浪費!

6、加班模式：

　　云溫控器具有加班模式，當啟用加班模式并設置開始加班時間后，到加班時間就自動進入加班模式，在加班模式下，空調每2小時自動關閉一次，杜絕加班后忘關空調造成的白白浪費。

7、遠程管理：

　　如果商場有個別區域空調暫時需要開啟或關閉時，管理者可以通過此功能遠程對空調末端進行開啟或者關機操作，而且不受距離和空調品牌的限制，使用十分方便。

8、能耗統計：

　　能耗統計:實時計錄每臺風機盤管的能耗，實現空調能耗的可見、可比、可重現，是中央空調能耗統計、能耗分析和能耗管理的重要工具，可用于內部管理和租賃空調能耗的管理!

9、情景模式：

　　APP及管理軟件提供了多達二十個情景模式可供編輯/使用，可根據習慣和需求特點，對空調進行“一鍵管理”。

10、擴展兼容：

　　可與公司的云開關、云插座、云遙控器組成一個完整的能源管理網絡，實現對燈光、電源、用電設施(如熱水器、電腦等)的統一管理。

三、節能效益分析

　　1、經濟效益

　　相關數據表明，夏季制冷時，空調溫度每提高1度，大約可以節省電力(8～10)%，冬季制熱運轉時，設定溫度每降低2度，可以節約10%的用電量。 在不影響使用者舒適性的前提下，通過人為對環境溫度的控制提高或降低2到3度，可有效節能20%左右。 而且安裝使用云溫控器，可杜絕沒關或忘關空調，造成的無效運行的浪費。按照目前通常商場中央空調空調使用現狀，安裝本產品后，將顯著節約電費開支。如果按國家法定溫度設置，節電率在30%以上，投資成本可在1年內收回 。

　　2、社會效益

　　協助政府有效執行國家法律，減小能源消耗，培養提高節約意識，為建設節約型、環保型社會做出應用的貢獻。

四、云溫控器的應用

　　云溫控器的接線方式和傳統溫控器接線方式基本一致，如果已安裝了傳統溫控器，則直接替換即可。云溫控器具體安裝說明如下：

　　1、 產品簡介

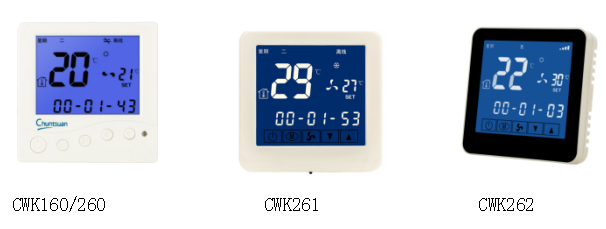

　　CWK系列云溫控器是由鄭州春泉節能股份有限公司基于多項專利技術研制的高科技自主創新產品，基于移動互聯技術，在普通溫控器的功能基礎上，實現云端操作和節能管理，是“互聯網+空調”的具體應用，是空調智能升級的最佳選擇，適用于住宅、企事業單位、公共建筑、商場、辦公樓等末端為風機盤管的中央空調系統，可直接替代普通溫控器，為您提供方便快捷的智能節能管理。

　　云溫控器采用無線WiFi/Zigbee接入互聯網，結合手機APP，實現對中央空調的智能節能管理。

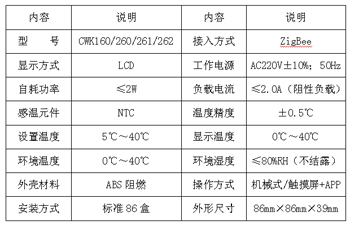

　　2、技術參數

　　3、安裝說明

　　3.1安裝注意事項

　　1、安裝前，務必請先斷開電源，以免觸電或損毀設備;

　　2、CWK系列產品安裝在標準86盒內，距離地面1.1米以上。

　　3、安裝接線須專業電工進行，應斷電操作，以免觸電或損毀設備。

　　4、安裝環境應防水、防潮、防震、防人為損壞，嚴禁安裝于浴室、衛生間等潮濕場所;

　　5、對應圖2、圖3、圖4的接線柱定義，對照圖2、圖3、圖4正確接線，接線截面積滿足風機盤管電機要求且不大于2.0mm²;

　　6、本產品的遠程管理功能，須ZigBee網絡信號正常。

　　3.2接線示意圖

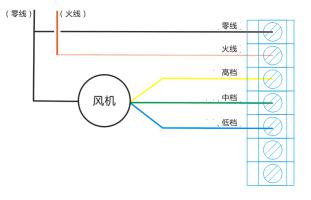

　　3.2.1無閥風機盤管接線示意圖

　　3.2.2兩線制閥風機盤管接線示意圖

　　3.2.3 三線制閥風機盤管接線示意圖

　　在我國實施建筑節能戰略的大背景下，需要大力推廣建筑節能技術與方案，合理分配能源，減少能源浪費，努力落實國家“推進建筑節能智能化”的方針政策，發展建筑節能環保事業，保護生態環境，加快節能型商業建筑的建設。
